Un sistema UPS es esencial para asegurar la continuidad eléctrica de un entorno en el que operan equipos sensibles. La correcta elección e instalación de un UPS protege contra apagones, caídas de tensión y variaciones bruscas que pueden dañar dispositivos o interrumpir procesos críticos. Por medio de este artículo, Wesler compartirá los principales criterios para una instalación profesional, alineada a la normativa vigente y a las mejores prácticas técnicas.
Introducción
Por un momento, imagina un centro de datos, un consultorio médico o incluso una oficina administrativa, un segundo de interrupción eléctrica puede generar pérdida de archivos, reinicios forzados, fallas en procesos o daños por sobrecarga. No obstante, si un UPS está correctamente instalado, calibrado y protegido, la transición entre la energía principal y la energía respaldo ocurre sin afectar la operación.
En este artículo, exploraremos los puntos clave para realizar una instalación de UPS, desde su selección y ubicación, hasta la conexión eléctrica segura, las pruebas finales y el cumplimiento normativo.
- ¿Por qué motivo debería instalar un UPS?
- Fases esenciales para la instalación de un UPS.
- Riesgos que se evitan con un sistema UPS correctamente implementado.
- Buenas prácticas para garantizar respaldo estable y mayor vida útil.
- Normativa peruana y estándares técnicos aplicables a la instalación.
¿Por qué motivo debería instalar un UPS?
La instalación de un UPS es fundamental para proteger tus equipos y mantener tu operación funcionando incluso cuando la energía falla. Este sistema de energía ininterrumpida evita apagones repentinos, picos de voltaje y microcortes que pueden dañar computadoras, servidores, routers, sistemas de seguridad o cualquier equipo sensible. Asimismo, es indispensable en la prevención de pérdida de información, reducción de costos por reparaciones inesperadas y asegura continuidad mientras vuelve la energía o arranca el grupo electrógeno. En resumen, un UPS tiene como finalidad mantener estable tu operación y protege tu inversión frente a los problemas más comunes de la red eléctrica.
Fases esenciales para la instalación de un UPS
Inspección del entorno eléctrico y ubicación del UPS
Lo primero que se debe realizar antes de la instalación de un UPS, es la revisión del área donde se ubicará el equipo. Además, se debe inspeccionar el estado del tablero eléctrico, la calidad de la energía disponible, la ventilación del espacio y la distancia que habría con los equipos críticos. Esta inspección permite identificar riesgos, sobrecargas o puntos donde la instalación podría verse comprometida.
Evaluación de carga y preparación del circuito
Lo siguiente a realizar es determinar que equipos serán alimentados por el UPS y de esta manera, calculamos la potencia total requerida. Posteriormente, definimos la ruta de cableado y preparamos el circuito que alimentará al UPS, verificando tensión, protecciones y puesta a tierra para asegurar la compatibilidad eléctrica.
Instalación física del UPS y organización del cableado
Continuamos con la ubicación del UPS en una zona estable, ventilada y libre de humedad. Se conectan los cables de alimentación y salida, asegurando que no queden tensos ni expuestos. El cableado debe ser ordenado con cintos y canaletas a fin de evitar interferencias o puntos de calentamiento.
Conexión, configuración inicial y pruebas del sistema
Procedemos con la conexión desde el tablero hacia el UPS y desde el UPS hacia la carga. Además, se configuran parámetros como modo de operación, voltaje de salida, sensibilidad y límites de batería. Finalmente, se realiza una prueba de transferencia simulando un corte eléctrico para verificar que el UPS funcione correctamente.
Verificación final y medición de autonomía
Con el sistema instalado, se revisa el estado de carga de las baterías, el tiempo de respaldo estimado y la estabilidad de la energía entregada. Se confirma que el UPS soporte adecuadamente los equipos conectados y que pueda operar sin interrupciones.
Riesgos que se evitan con un sistema UPS correctamente implementado
Interrupciones repentinas que afectan la operación
Si no se cuenta con un UPS, muchos procesos críticos como ventas, grabaciones o transmisión de datos se verán detenidos debido a un corte eléctrico inesperado. Pero, en caso cuente con un UPS, la energía se mantiene estable y continua, incluso si la red principal falla.
Daños en equipos sensibles por variaciones de voltaje
Los picos, caídas y fluctuaciones de tensión pueden deteriorar tarjetas electrónicas, fuentes y componentes internos. Por lo tanto, un UPS ayuda con la estabilización de la energía y evita que estos cambios afecten a computadoras, servidores, POS, entre otros sistemas.
Pérdida de información y corrupción de sistemas
Un apagado brusco debido a un corte de energía inesperado puede dañar archivos, bases de datos o sistemas operativos. No obstante, si se cuenta con un UPS, los equipos tienen tiempo suficiente para guardar información y seguir operando según su autonomía.
Aumento de paradas operativas y costos de reparación
El hecho de no contar con un sistema de respaldo, genera que cada interrupción provoque horas perdidas, fallas recurrentes y gastos por diagnóstico o reemplazo de equipos.
Impacto en la continuidad de servicios críticos
En espacios donde la electricidad es crítica para el funcionamiento de equipos, como en el caso de comercios, oficinas y centros médicos, una caída de energía eléctrica sin un respaldo como un UPS puede comprometer transacciones, comunicaciones y hasta vidas humanas.

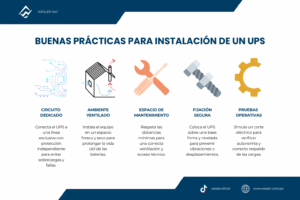

Buenas prácticas para la instalación de un UPS
Normativa peruana y estándares que regulan la instalación de un UPS
La instalación de un UPS debe seguir normativas que aseguren continuidad eléctrica, protección adecuada y condiciones seguras de operación. En Perú, el Código Nacional de Electricidad – Utilización (CNE-U) establece los requisitos mínimos para la selección de conductores, capacidad de interruptores, puesta a tierra y protecciones diferenciales aplicables a sistemas de respaldo. El DS-024-2016-EM exige procedimientos seguros y personal competente para trabajos en sistemas energizados. A nivel internacional, normas como IEC 62040, IEEE 446 y las NFPA 70 / NEC orientan el diseño, ubicación, ventilación, capacidad de respaldo y criterios de instalación. Cumplir estas normas garantiza seguridad, eficiencia, compatibilidad eléctrica y un funcionamiento confiable del sistema de respaldo.
Caso Práctico Wesler
Nos situamos en Miraflores, en el año 2025. El cliente asumía la administración de un centro de informaciones de 15 niveles. El servicio procurado fue la implementación de un sistema UPS de backup para proteger a los servidores, a los equipos de telecomunicaciones y a las estaciones de trabajo más relevantes.
Lo más habitual era que el edificio experimentara microcortes frecuentes, caídas de tensión y cortes de luz breves que obligaban a los reinicios de los PCs, a la restitución de la información crítica, a las fallas del sistema de cámaras, así como a la rotura de las fuentes de alimentación. A parte de estos problemas, el cuarto de comunicaciones del edificio no contaba con un sistema de backup, así como con una buena distribución de cargas, lo que suponía un alto riesgo de interrupciones y pérdidas operativas para la organización.
Wesler realizó una visita técnica con el fin de analizar el entorno del lugar y las condiciones del mismo. De esta forma, se propuso realizar la implementación de un UPS online a doble conversión y un tablero de transferencia, el rediseño de la ruta de alimentación, la instalación de las protecciones adecuadas y el balanceo de cargas. El proceso completo contempló la vista previa del sistema eléctrico, la verificación de puesta a tierra, la configuración de autonomía, la conexión de las cargas críticas, pruebas de transferencia y simulación de fallos para observar la respuesta del UPS. Todo ello se realizó bajo las prescripciones del CNE-U, IEC 62040 e IEEE 446 ya citados.
El resultado de la instalación del UPS fue que el cliente obtuvo continuidad eléctrica estable, protección frente a los microcortes y caída de tensión, cero reinicios inesperados en los servidores y un incremento del 100% en la estabilidad del sistema de comunicaciones, además de la reducción de costes por fallos de hardware y la garantía de un entorno operativo seguro y fiable para todo el edificio.
FAQ
a) ¿Es obligatorio tener un UPS en una empresa?
No es exigido de forma obligada, pero sí que es altamente recomendado en operaciones en las cuales intervienen equipos críticos (servidores, POS, CCTV o equipos médicos). Asimismo, se debe tener en cuenta que muchas auditorías de operación requieren sistemas de respaldo a la continuidad del servicio.
b) ¿Qué capacidad de UPS debería escoger?
El sistema de UPS dependerá del tamaño de las cargas críticas más un margen de crecimiento del 20 % al 30 %. La forma más efectiva de dimensionar es utilizando una pinza amperimétrica y chequeando las especificaciones de cada equipo antes de decidir el modelo.
c) ¿Un UPS protege de todos aquellos problemas eléctricos?
Sí, un UPS online doble conversión protege de apagones, microcortes, picos, subtensión, ruido eléctrico y distorsión armónica.
d) ¿Un UPS requiere mantenimiento?
Sí, por supuesto, se tiene que revisar periódicamente el estado de baterías, ventiladores, filtros de polvo, registro de eventos y autonomía. Las baterías se suelen cambiar cada 3 a 5 años dependiendo del uso.
e) ¿Se puede conectar a un UPS cualquier equipo?
No. Solo se debe conectar cargas críticas y compatibles. Equipos de alto consumo como microondas, calentadores, impresoras láser o motores pueden provocar sobrecarga o deteriorar el UPS.
Conclusión
La instalación de un UPS representa una elección estratégica para trascender una serie de condiciones adversas que amenazan la continuidad operativa como lo son cortes eléctricos, microcortes, picos de voltaje y, en términos generales, la inestabilidad eléctrica. Un manejo correcto de la solución UPS no solo evita pérdidas económicas ocasionadas por interrupciones inesperadas, sino que también evita la pérdida de información, extiende la vida útil de los equipos y asegura que la operación funcione sin sobresaltos bajo cualquiera que sea el escenario.
Cumplir con la normativa técnica (incluyendo la CNE-U, la CNE-S, las normas IEC y las directrices del fabricante) es necesario para garantizar que una instalación sea segura y esté conformada para la práctica auditoría. Una instalación que se hace de manera profesional asegura correcta elección de la capacidad del UPS, vías de cableado oportunas, correcta puesta a tierra y pruebas finales que garanticen el desempeño efectivo del equipo.
En Wesler realizamos la instalación de sistemas UPS teniendo en cuenta criterios de ingeniería, la ordenación del cableado, la planificación de la autonomía y la realización de pruebas de todos los elementos que componen el respaldo, garantizando que la operación tenga la protección que necesita en caso de cualquier eventualidad de orden eléctrico. Un UPS no solo proporciona respaldo energético; proporciona respaldo de tu continuidad, de tu inversión y de tus sistemas críticos.
Fuentes y Referencias
- CNE-U – Código Nacional de Electricidad (Utilización)
Requisitos para instalaciones seguras, protecciones, cableado y puesta a tierra aplicables a sistemas UPS. - NTP-IEC 62040 – Sistemas UPS
Norma técnica que regula instalación, seguridad y desempeño de equipos de alimentación ininterrumpida. - NFPA 70 – National Electrical Code (NEC)
Lineamientos usados como referencia para el dimensionamiento de circuitos y ubicación correcta del UPS. - OSINERGMIN – Guías técnicas de seguridad eléctrica
Recomendaciones para instalación y operación segura de equipos de respaldo energético. - Manuales de fabricantes de UPS (APC, Eaton, Vertiv, etc.)
Parámetros de instalación, ventilación, autonomía y mantenimiento según cada modelo.
