Un tablero eléctrico requiere contar con una iluminación adecuada para garantizar operaciones seguras, inspecciones precisas y maniobras libres de error y riesgos. Si se cuenta con un tablero iluminado mejorará la visibilidad de interruptores, protecciones, barras y conductores, con el fin de realizar trabajos de mantenimiento sin dificultades. Wesler te muestra los aspectos clave para una correcta iluminación de luminaria dentro de un tablero, siguiendo criterios técnicos y respetando la norma vigente de condiciones de iluminación.
Introducción
La iluminación en un tablero eléctrico suele ser un detalle al que muchas empresas no le prestan una atención adecuada, sin embargo, es un punto clave para realizar una intervención segura y evitar riesgos.
Pongámonos un momento en la siguiente situación: el tablero eléctrico representa a una cabina de control en plena operación. En caso, no se cuente con una iluminación adecuada, cada maniobra se vuelve incierta, los colores no logran distinguirse y el técnico trabajaría con menos precisión y seguridad. Por lo tanto, la iluminación en el tablero convierte este espacio crítico, en un entorno claro, ordenado y listo para cualquier intervención o inspección.
Una correcta instalación de luminaria implica aislar los conductores, medir tensión, verificar la luminancia, prensar los terminales y seguir los lineamientos de la normativa actual. Wesler te comparte los puntos más importantes para la instalación de iluminación en un tablero eléctrico.
- ¿Por qué instalar debería instalar luminaria dentro de un tablero eléctrico?
- Etapas clave para instalar correctamente luminaria en un tablero
- Riesgos que se evitan con una iluminación adecuada
- Buenas prácticas para una visibilidad y orden óptimo de un tablero
- Normativa peruana y estándares que regulan la iluminación en tableros
¿Por qué instalar luminaria dentro de un tablero eléctrico?
Es muy importante contar con una luminaria interna en un tablero eléctrico para poder trabajar con suma precisión, identificando componentes sin errores y sobre todo para realizar maniobras seguras incluso habiendo poca luz. Si el tablero no está iluminado aumenta considerablemente la probabilidad de que se realicen conexiones deficientes, lectura incorrecta de protecciones, entre otros riesgos. En cambio, si el tablero está iluminado la visibilidad será mejor, facilita la intervención técnica, asegura que cada maniobra sea rápida, segura y total claridad.
Etapas clave para instalar correctamente luminaria en un tablero
Inspección del tablero eléctrico
Antes de la instalación de la luminaria, se debe realizar una revisión completa del tablero eléctrico: se debe verificar el estado de los componentes, la visibilidad actual, los puntos de alimentación y las condiciones de seguridad. Esta inspección permite identificar zonas oscuras, cables expuestos o áreas de instalación riesgosas.
Preparación del cableado y definición del punto de alimentación
Procedemos a definir la ruta que seguirá el cable, para luego cortarlo y pelarlo, verificando los valores eléctricos antes de iniciar la conexión. Realizamos este proceso con la finalidad de garantizar que el circuito que alimentará la luminaria sea seguro y compatible.
Instalación de la luminaria
La luminaria se coloca en la parte superior interna del tablero, asegurándonos previamente que no interfiera con protecciones, barras o mecanismos internos, permitiendo el acceso libre de componentes críticos.
Asegurado, prensado y aislamiento del cableado
Continuamos con el ordenado del cable, ajustamos los cintos, prensamos los terminales y aislamos los cables con cinta, con el fin de evitar falsos contactos, puntos calientes o cortocircuitos dentro del tablero.
Verificación final y medición de iluminación
Una vez instalada la luminaria, la energizamos y medimos la mejora de luminancia con el luxómetro. Se confirma que la iluminación cubra adecuadamente el tablero y que no haya sombras que comprometan la visibilidad del técnico durante futuras operaciones.
Riesgos que se evitan con una iluminación adecuada
Errores de operación y maniobras incorrectas
Si el tablero no cuenta con suficiente iluminación, es muy probable que se pueda desconectar algún circuito crítico o no llegar a detectar una falla visible. Por otra parte, si se cuenta con una iluminación correcta, se reducen los riesgos drásticamente.
Contactos accidentales con partes energizadas
Al no haber una iluminación adecuada, es posible que la falta de visibilidad genere dificultad al reconocer barras, terminales expuesto o cables sin aislamiento.
Dificultad para identificar fallas o puntos calientes
La oscuridad y sombras internas pueden ocultar fallas críticas como la decoloración, cables recalentados o pernos flojos. Mientras que, si contamos con una correcta iluminación se pueden detectar anomalías antes de que se conviertan en fallas mayores.
Aumento del tiempo de intervención y riesgo operativo
El trabajar con poca iluminación genera que el técnico se tome más tiempo del requerido para poder realizar el trabajo, ya que debe tener mayor cautela al manipular los componentes del tablero eléctrico.
Accidentes durante la manipulación de herramientas
Durante los trabajos en un tablero eléctrico sin iluminación integrada, es muy común que se caigan herramientas, se hagan conexiones deficientes o se generen falsos contactos. Por otra parte, una luz adecuada evita estos incidentes y garantiza trabajos más limpios y seguros.

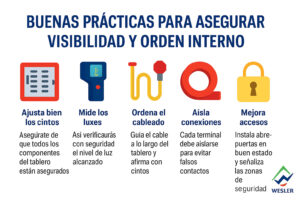

Buenas prácticas para una visibilidad y orden óptimo de un tablero
Normativa peruana y estándares que regulan la iluminación en tableros
- Norma Técnica EM.010 (Instalaciones Eléctricas Interiores): establece condiciones de seguridad, accesibilidad y visibilidad mínima en zonas donde se ubican tableros eléctricos.
- NTP-IEC 60364 (Instalaciones Eléctricas de Baja Tensión): exige que las áreas de operación y mantenimiento cuenten con iluminación suficiente para garantizar un trabajo seguro.
- CNE-U (Código Nacional de Electricidad – Utilización): requiere condiciones adecuadas de accesibilidad e identifica la necesidad de evitar zonas oscuras o de difícil intervención.
- Recomendaciones del fabricante del tablero: indican zonas permitidas para fijar luminarias, formas de cableado interno y restricciones para no comprometer protecciones o barras.
Cumplir estas normas asegura una intervención segura, mejor visibilidad y un tablero preparado para mantenimiento y operación continua.
Aprendiendo con Wes
Caso Práctico Wesler
Nos situamos en Surquillo, Lima, en el año 2025. El cliente es dueño de un edificio empresarial de 12 niveles. El servicio que requirió el cliente fue de instalación de luminaria en cada uno de los tableros instalados en los 12 pisos de la edificación.
Los tableros estaban ubicados en zonas con baja iluminación lo cual dificultaba la identificación de protecciones, la lectura de etiquetas y el control de las barras. Esto ocasionaba constantes errores en maniobras, tiempos prolongados de mantenimiento, riesgo alto de siniestros eléctricos y dificultades durante inspecciones técnicas. Incluso, en dos oportunidades, se accionaron interruptores equivocados por falta de visibilidad.
Wesler sugirió la instalación completa de luminarias LED internas para cada uno de los tableros eléctricos, incluyendo inspección previa, medición de tensión con pinza amperimétrica, instalación de cableado ordenado con cintos, prensado y aislamiento de terminales, fijación de la luminaria en la parte superior y pruebas finales de iluminación comparativa con luxómetro. Se realizó todo este proceso cumpliendo con la Norma Técnica EM.010 y la NTP-IEC 60364.
Tras esta instalación, el cliente obtuvo mejor visibilidad dentro del tablero, reduciendo errores operativ os en un 90% y agilizando mantenimientos programados. Asimismo, mejoró la seguridad del personal y cumplió con los estándares técnicos exigidos para zonas de intervención eléctrica.
FAQ
a) ¿Es obligatorio instalar una luminaria dentro del tablero?
No existe una norma que exija explícitamente la instalación de luminaria dentro de un tablero eléctrico, no obstante, la EM.010 y la NTP-IEC 60364 establecen que debe garantizarse visibilidad adecuada en áreas donde se realizan maniobras eléctricas.
b) ¿Qué tipo de luminaria se recomienda para un tablero?
Las luminarias LED compactas, que sean de bajo consumo, resistentes al calor y que cuenten con protección contra cortocircuitos, son perfectas para iluminar tableros de forma interna.
c) ¿La luminaria puede conectarse a cualquier circuito del tablero?
No, la luminaria debe alimentarse desde un punto seguro, por lo general, se realiza del circuito de servicios auxiliares o de iluminación interna, evitando sobrecargar circuitos principales.
d) ¿La instalación afecta la operación del tablero?
No, siempre y cuando la instalación sea realizada de manera correcta, evitando que la luminaria interfiera con protecciones, barras o conductores. Además, mejora la visibilidad para maniobras y mantenimientos.
e) ¿Es necesario medir la iluminación después de instalar la luminaria?
Es lo más recomendable porque comparas la luminancia previa con la que se obtiene posterior a la instalación de la luminaria. El equipo indicado para realizar esta prueba es ele luxómetro.
Conclusión
Es importante instalar una luminaria dentro de un tablero eléctrico a fin de garantizar una mejor visibilidad de los componentes. Asimismo, esto mejora la seguridad, la precisión y la capacidad de detectar fallas a tiempo. Contar con una iluminación correcta permite al técnico de turno identificar protecciones, barras sin margen de error y cables, evitando maniobras riesgosas y reduciendo tiempos de intervención.
Asimismo, es clave también seguir lineamientos de las normas como la EM.010 y la NTP-IEC 60364, a fin de asegurar que el sistema eléctrico cumpla con los requisitos mínimos de accesibilidad y condiciones seguras de trabajo.
En Wesler implementamos luminarias internas con criterios técnicos, fijaciones firmes, correcta distribución de cableado y mediciones finales que confirman un nivel óptimo de iluminación dentro del tablero. Una buena visibilidad dentro de un tablero eléctrico, no solo facilita la operación eléctrica, sino también protege tu infraestructura, mejora la eficiencia del mantenimiento y garantiza un entorno más seguro para todos.
Fuentes y Referencias
- Norma Técnica EM.010 – Instalaciones Eléctricas Interiores (RNE) – Requisitos de iluminación, accesibilidad y condiciones seguras alrededor y dentro de tableros eléctricos.
• NTP-IEC 60364 – Instalaciones eléctricas de baja tensión – Disposiciones sobre iluminación, seguridad, mantenimiento y operación dentro de zonas eléctricas.
• Código Nacional de Electricidad – Utilización (CNE-U) – Condiciones de intervención segura, visibilidad mínima y requisitos técnicos para trabajos en tableros.
• NFPA 70 – National Electrical Code (NEC) – Lineamientos sobre accesibilidad, alumbrado y seguridad en tableros eléctricos.
• Guías técnicas de OSINERGMIN para seguridad en instalaciones eléctricas – Recomendaciones aplicables a inspección y trabajos en tableros.
• Manuales técnicos de fabricantes de luminarias LED para tableros eléctricos – Criterios de montaje, protección y niveles de iluminación recomendados.
